Légelvezető cső szett, nem tartozék!

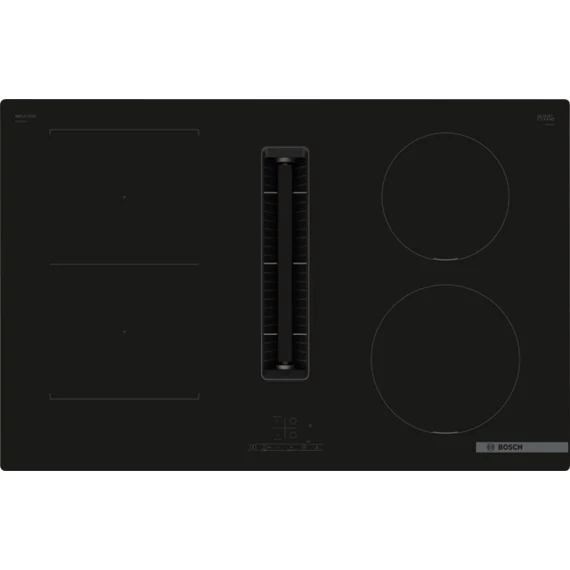

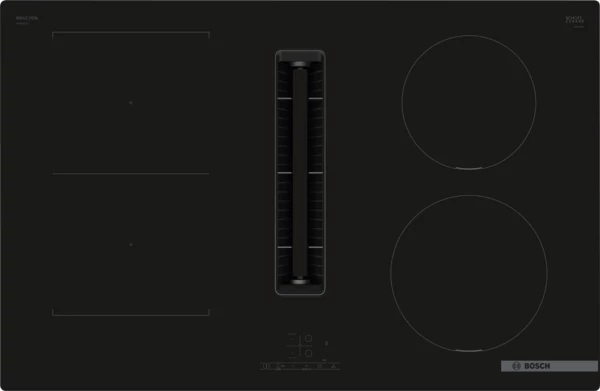

Serie 4, Indukciós főzőlap, beépített elszívóval, 80 cm, munkapultba építhető, PVS811B16E
Indukciós főzőlap beépített elszívóval: az indukció és elszívás kombinációja a tökéletes eredményekért.
- Integrált szellőzőmodul: szüntesse meg a gőzt és a kellemetlen szagokat már a forrásuknál.
- TouchSelect: választás ki a kívánt főzőzónát és a teljesítményszintet egyszerűen.
- CombiInduction és MoveMode: Kapcsolja össza a főzőzónákat vagy változtassa a teljesítményfokozatokat, anélkül, hogy a főzőlaphoz érne.
- PowerBoost: akár 50%–kal több energia a még gyorsabb melegítés érdekében az indukciós főzőlapon.
- QuickStart: indítsa el azonnal, és csak válassza ki a kívánt főzési szintet.
- 80 cm: nagy hely 4 lábasnak vagy serpenyőnek.
Főzőzónák
- CombiZone
- :használjon nagyobb edényeket és kapcsoljon össze két főzőzónát egyetlen naggyá.
- Bal első főzőzóna: 210 mm, 190 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
- Bal hátsó főzőzóna: 190 mm, 210 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
- Jobb hátsó főzőzóna: 180 mm , 1.8 kW (maximális teljesítmény: 3.1 kW)
- Jobb első főzőzóna: 210 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
Kényelmes használat
- TouchSelect vezérlés: állítsa a teljesítményt a nyomtatott +/– gombok segítségével
- 17 fokozat: állítsa be precízen a teljesítményt a 17 teljesítményfokozat segítségével (9 fő és 8 köztes fokozat).
- Kikapcsolási időzítő: kikapcsolja a főzőzónát a beállított idő végén (pl. főtt tojás esetén).
- Visszaszámláló időzítő: jelzés szólal meg a beállított idő végén (pl. tészta esetében).
Időmegtakarítás és hatékonyság
- PowerBoost funkció, minden főzőzónához
- : forralja fel a vizet gyorsabban az 50%–kal nagyobb energiának köszönhetően (a legmagasabb sztenderd értékhez képest),
- QuickStart funkció: bekapcsoláskor a főzőlap automatikusan kiválasztja a főzőzónát amin edényt érzékel (kikapcsolt módban odahelyezettet).
- ReStart funkció: véletlen kikapcsolás esetén állítsa vissza az összes korábbi beállítást a főzőlap 4 másodpercen belüli ismételt bekapcsolásával.
- QuickStop: kapcsolja ki gyorsan a főzőzónát, egyetlen hosszabb érintéssel.
Design
Biztonság
- 2–fokozatú digitális maradékhő jelzés: jelzi, hogy mely főzőzónák forrók vagy melegek még.
- Gyermekzár: előzze meg a nem kívánt kezelését főzőlapjának.
- Főkapcsoló: kapcsolja ki a zónákat egyszerre, egy gomb érintésével.
- Biztonsági kikapcsolás: biztonsági okokból a melegítés egy előre beállított idő után, ha nincs interakció, leáll (testreszabható).
Beszerelés
- Termékméretek (Ma x Szé x Mé mm): 223 x 802 x 522
- A beépítéshez szükséges résméret (Ma x Szé x Mé mm) : 223 x 750 x (490 – 490)
- Minimális munkalap vastagság: 16 mm
- Csatlakozási teljesítmény: 7400 W
- PowerManagement Funkció: szükség esetén korlátozza a maximális teljesítményt (az elektromos biztosítéktól függően).
Tartozékok
- Clean Air Plus levegőszűrő, N**0155 tartozék
- 60 cm–es padlószekrénybe is beszerelhető
Pultba építhető páraelszívó rendszer
- Indukciós főzőlap teljesen beépített nagy teljesítményű pultba épített páraelszívóval.
- Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
- Esztétikusan beépített, teljes átömlésű levegőbemeneti kialakítás lebegő, hőálló üvegkerámia elemmel a szabad mozgáshoz és az edények elhelyezéséhez.
- Elszívórendszer 3, elektronikusan szabályozható ventillátor fokozattal és 1 Boost/Intenzív fokozattal TouchSelect vezérlés felhasználói felülettel:
- – Elszívórendszer automatikus bekapcsolása a főzőlap használatakor.
- – Kikapcsolás automatikus késleltetése a főzés után, a megmaradt szagok elszívása érdekében (különösen halk ventilátor zajszinttel, 12 perc csatornás, 30 perc keringetéses elszívás esetén, kézzel kikapcsolható).
- – Teljesen manuális vezérlés is lehetetséges a TouchSelect vezérlésnek köszönhetően.
- Nagyteljesítményű, halk motor, energiahatékony BLDC–technológiával. Nagy elszívási sebesség, alacsony zajszinttel, kellemes hangfrekvencián a pszichoakusztikusan és aerodinamikusan optimalizált belső részen keresztül, mellékelt, de nem látható befúvóval. Kiválóan ellenáll a nyomásesésnek, még hosszabb és bonyolultabb csatornák esetén is.
- Könnyen leszerelhető és könnyen tisztítható zsírszűrő az üvegkerámia fogantyú használatával:
- – Az egység kényelmes, egykezes eltávolítása az üvegkerámia fogantyú segítségével.
- – Beépített, nagyméretű, nagyteljesítményű rozsdamentes acél zsírszűrők 12 szűrőréteggel és egy fekete felső réteggel az esztétikusabb beépítés érdekében. A zsírszűrő hatásfoka 94 %.
- – Az egység minden eleme könnyen tisztítható, mosogatógépben mosogatható és hőálló.
- – (Felső) Folyadék–gyűjtőegység 200 ml–es térfogattal a szokásos véletlenszerű kiömlésekhez vagy a főzésből származó páralecsapódáshoz.
- – Nagyteljesítményű folyadékelvezető rendszer a 200 ml–t meghaladó folyadék kiömlésekhez.
- – Biztonsági folyadékgyűjtő további 700 ml–es térfogattal, súlyosabb balesetek esetére. Mosogatógépben mosogatható. Alulról is könnyen hozzáférhető és szétszerelhető.
- – A teljes befogadó térfogat 900ml (200ml + 700ml).
- – Vízálló légfúvó rendszer.
- Elszívórendszer teljesítménye:
- – Elszívási teljesítmény csatornás elszívás esetén (EN 61591 szerint): normál beállítás min. 330 m3/h , normál beállítás max. 500 m3/h , fokozott/intenzív beállítás max. 622 m3/h .
- – Leválasztási teljesítmény keringetéses leválasztás esetén (EN 61591 szerint): normál beállítás min. 252 m3/h , normál beállítás max. 441 m3/h , max. fokozott/intenzív beállítás max. 595 m3/h.
- – Zajszint csatornás elszívás esetén (hangerő szintje EN 60704–3 szerint): normál beállítás min. 61 dB re 1 pW, normál beállítás max. 69 dB re 1 pW, max. fokozott/intenzív beállítás max. 74 dB re 1 pW.
- – Zajszint keringetéses leválasztás esetén (Hangszint EN 60704–3. szerint): normál beállítás min. 55 dB re 1 pW, normál beállítás max. 66 dB re 1 pW, fokozott/intenzív beállítás max. 72 dB re 1 pW.
- – A zsírszűrő hatásfoka (EN 61591 szerint) 94 %.
- Fogyasztási adatok és energiahatékonyság (a 65/2014/EU számú rendelet szerint):
- – Energiahatékonysági osztály: B (az A+++–tól D–ig terjedő energiahatékonysági besorolás alapján).
- – Hidrodinamikai hatékonyság: A .
- – Zsírszűrő hatékonysági osztálya: B .
- – Zajszint normál beállítás min. és max. esetén: 61 dB és 69 dB .
- Közvetlenül beépített, nagyteljesítményű cleanAir szagszűrők 2 x 2 akkumulátorral (a keringetéses konfigurációban).
- – Optimalizált szagcsökkentő teljesítmény a komplex szagmolekulákat tartalmazó ételek (pl. hal) főzéséhez.
- – Nagyméretű szűrőfelület, kiemelkedő szagcsökkentő képességgel.
- – Anti–pollen funkció: A szűrő rendkívül nagy mennyiségű levegőben lévő pollent visszatart, és deaktiválja a szűrő által visszatartott allergéneket.
- – 360 óra főzési élettartam (nem regenerálható).
- – Halk szűrők optimalizált pszichoakusztikával.
- – Alulról is könnyen hozzáférhető és eltávolítható.
- – Utánrendelhető CleanAir szűrőkészlet: HEZ9VRCR0.
- Csatornás elszívás esetén: közvetlenül beépített, nagyteljesítményű halk akusztikus szűrők 2 x 2 akkumulátorral a jelentősen halkabb működés és a továbbfejlesztett pszichoakusztika érdekében.
Tervezési és szerelési megjegyzések
- Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
- – HEZ9VRPD0 a CleanAir szagszűrővel rendelkező teljesen csatornás és részben csatornás–keringetéshez. HEZ9VRUD0 kezdőkészlet CleanAir szagszűrővel rendelkező csatorna nélküli keringetéshez.
- – HEZ9VEDU0 a csatornás elszíváshoz.
- A teljes kivezetéses elszíváshoz vagy bármilyen más, egyedi belső keringetéses tervezéshez különféle csővezeték–tartozékok állnak rendelkezésre.
- Tervezési javaslatok:
- – A szerelés lehetséges szigetként és fal orientált konfigurációban is.
- – A termék megfelel a tűlángos vizsgálati módszer (IEC 60695–5–11 szerint), a V2 éghetőségi osztály (UL94 szerint) és a B1 építési anyagok osztálya (DIN 4102–1) előírásainak. A csatorna nélküli keringetőhöz tartozó HEZ9VRUD0 kezdőkészlet is megfelel ezeknek a szabványoknak.
- – A maximális süllyesztési mélység 223 mm az üveg alatt a felső szerelésű, míg 227 mm a süllyesztve beépített készülékeknél.
- – A készüléknek alulról szabadon hozzáférhetőnek kell lennie (vagyis az alsó biztonsági folyadékgyűjtőhöz való hozzáférés).
- – Nincs szükség álpadlóra a pultba építhető páraelszívó rendszerrel rendelkező főzőlap alatt. A padlóegységben levő fiókoknak és/vagy polcoknak kivehetőknek kell lenniük. A padlóegység hátlapja megmaradhat – csak egy levegőkivezető nyílásra van szükség (a helyét és méretét a beszerelési útmutatóban lehet megtalálni).
- – A csatorna nélküli keringetéshez tartozó HEZ9VRUD0 „Plug 'n Play” kezdőkészlethez szükség van egy 25 mm–es függőleges nyílásra a bútor hátoldalán. A tökéletes működéshez az 50 mm ajánlott.
- – A munkalap minimális vastagsága 16 mm felső szerelésű és süllyesztve beépített készülékeknél, szokásos beszerelési rendszer esetén. Vékonyabb munkalap használata is lehetséges tartalékalkatrésszel: 626792 tartozék.
- – A készülék teljes súlya 26 kg – a teherbírást és stabilitást, különösen nagyon vékony munkalapok esetén, megfelelő szerkezetek alkalmazásával kell biztosítani. A készülék teljes súlyát és a munkalap gyártójának szerkezeti szilárdságra vonatkozó előírásait figyelembe kell venni.
- – A részben csatornás és csatorna nélküli keringetéses elszívóberendezéseknél a talpazat területén ≥ 400 cm² visszaáramló nyílást kell figyelembe venni. A nyílás lehet kimeneti rács, lamellás rács vagy vékony és rövid láb, a konyhabútor gyártójának választékától függően.
- – A készülék hátulján lévő légkivezető nyílás közvetlenül is hozzáférhető egy lapos csatornazáró elemmel (DN 150).
- – A nyomásesésnek ellenálló befúvó hosszabb és sokkal összetettebb csatornát tesz lehetővé, amely akár 8 m hosszú is lehet három 90°–os könyökkel, miközben a teljesítménye még mindig megfelelő.
- – Csatornás elszívással rendelkező páraelszívó és egy kéményszellőzéses tűzhely szerelésekor a készülék tápellátásába egy megfelelő biztonsági kapcsolót kell beépíteni. Ez a keringetéses elszívással rendelkező konfiguráció esetén nem szükséges.
- – A csatornás elszívással rendelkező konfigurációba egy 65 Pa maximális nyitási nyomású egyirányú csappantyút (vagy visszacsapószelepet) kell beszerelni.
| Márka
|
Bosch
|
| Terméknév/–család
|
Üvegkerámia főzőlap
|
| Product series
|
Serie 4
|
| Nemzetközi kereskedelmi név
|
PVS811B16E
|
| Cikkszám
|
PVS811B16E
|
| EAN–kód
|
4242005433698
|
| Kezelőelemek
|
Elöl
|
| Elektromos főzőzónák száma
|
3
|
| Infrasugárzós főzőzónák száma
|
0
|
| Indukciós főzőzónák száma
|
4
|
| Elektromos melegentartó zónák száma
|
0
|
| Alapfelület anyaga
|
Üvegkerámia
|
| Készülékszín
|
Fekete
|
| Keret kivitele
|
Keret nélkül
|
| Feszültség (V)
|
220–240/380–415 V
|
| Frekvencia (Hz)
|
50–60 TPU00040
|
| Csatlakozókábel hossza (cm)
|
110.0 TPU00006
|
| Dugós csatlakozó típusa
|
nincs csatlakozó (elektromos bekötés szakember által)
|
| Szélesség (mm)
|
802 TPU00034
|
| Készülék magassága (mm)
|
223 TPU00034
|
| Mélység (mm)
|
522 TPU00034
|
| Becsomagolt készülék magassága (mm)
|
430 TPU00034
|
| Becsomagolt készülék mélysége (mm)
|
940 TPU00034
|
| Becsomagolt készülék szélessége (mm)
|
660 TPU00034
|
| Beépítéshez szükséges maximális magasság (mm)
|
490 TPU00034
|
| Beépítéshez szükséges minimális magasság (mm)
|
490 TPU00034
|
| Beépítéshez szükséges maximális szélesség (mm)
|
750 TPU00034
|
| Beépítéshez szükséges minimális szélesség (mm)
|
750 TPU00034
|
| Beépítéshez szükséges mélység (mm)
|
223 TPU00034
|
| Nettó súly (kg)
|
24.3 TPU00013
|
| Bruttó súly (kg)
|
30.7 TPU00013
|
| Teljesítményigény (W)
|
7400 TPU00037
|
| 2. fűtőelem kg–onként kalkulált energiafogyasztása
|
185.0 TPU00048
|
| 5. fűtőelem kg–onként kalkulált energiafogyasztása
|
175.0 TPU00048
|
| 7. fűtőelem energiafogyasztása
|
175.0 TPU00048
|
| Átlagos évi energiafogyasztás (kWh)
|
61.8 TPU00022
|
| Energiahatékonysági osztály (2010/30/EC)
|
B
|
| Energiahatékonysági mutató
|
57.0 TPU00001
|
| Légszállítás Boost funkcióval (2010/30/EC)
|
622.0 TPU00029
|
| Maximális légáramlat
|
500 TPU00029
|
| Min. levegőmennyiség
|
330.0 TPU00029
|
| Hidrodinamikai hatékonyság
|
28.1
|
| Hidrodinamikai hatékonysági osztály
|
A
|
| Zajszint (dB (A) re 1 pW)
|
69 TPU00054
|
| Zsírkiszűrési hatékonysági osztály
|
B
|
| Zsírkiszűrési hatékonyság
|
94.0 TPU00001
|
| Zajszint maximális sebességnél
|
69 TPU00008
|
| Zajszint min. sebességnél
|
61 TPU00008
|
| Különleges (megvásárolható) tartozék
|
HEZ9ES100, HEZ9FE280, HEZ9SE030, HEZ9SE040, HEZ9SE060, HEZ9VDKR0, HEZ9VDKR1, HEZ9VDSI1, HEZ9VEDU0, HEZ9VRPD1
|
| Beépített tartozék
|
1 x CleanAir Plus szűrőbetét
|
| Automata programok
|
nem
|
| 2. főzőzóna méretei (mm)
|
380 x 210 TPU00034
|
| 5. főzőzóna méretei (mm)
|
180 TPU00034
|
| 7. főzőzóna méretei (mm)
|
210 TPU00034
|
| 1. főzőzóna helye
|
Elöl baloldalt
|
| Működésjelző lámpa
|
nem
|
| 2. főzőzóna helye
|
Középen baloldalt
|
| 3. főzőzóna helye
|
Hátul baloldalt
|
| 4. főzőzóna helye
|
Hátul középen
|
| 5. főzőzóna helye
|
Hátul jobboldalt
|
| 6. főzőzóna helye
|
Középen jobbra
|
| 7. fozozóna helye
|
Elöl jobboldalt
|
| 8. főzőzóna helye
|
Elöl középen
|
| 9. főzőzóna helye
|
Középső
|
| Sebességi fokozatok száma
|
3–stages + intensive setting
|
| Főkapcsoló
|
Igen
|
| Időzítő
|
Igen
|
| Összes ventilátor–teljesítmény (W)
|
170 TPU00037
|
| 2. főzőzóna teljesítménye (kW)
|
3.6 TPU00037
|
| 5. főzőzóna teljesítménye (kW)
|
1.8 TPU00037
|
| 7. főzőzóna teljesítménye (kW)
|
2.2 TPU00037
|
| Főzőfelület–ellenőrzőlámpa
|
0
|
| Biztonsági berendezés
|
Edényfelismerés, Gyerekbiztosítás, Időkorlátozás, Teljesítményszabályzás funkció
|
| 2. főzőzóna fajtája
|
Indukciós fűtés
|
| 5. főzőzóna fajtája
|
Indukció
|
| 7. főzőzóna fajtája
|
Indukciós fűtés
|
| Elszívókapacitás intenzív fokozatnál – légkivezetéses üzemmód (m3/h)
|
622 TPU00029
|
| Elszívókapacitás intenzív fokozatnál – légkeringetéses (aktívszenes) üzemmód
|
595.0 TPU00029
|
| Max. elszívókapacitás – légkivezetéses üzemmód (m3/h)
|
500 TPU00029
|
| Max. elszívókapacitás – légkeringetéses (aktívszenes) üzemmód (m3/h)
|
441 TPU00029
|
| Ventilátorok száma (db)
|
1
|
| Szagszűrő
|
nem
|
| Prevent boiling over with cooking sensor
|
nem
|
| Flexible induction technology supported
|
nem
|
| Hob with booster function
|
Igen
|
| Temperature control for perfect frying results
|
nem
|
| Cord included
|
Igen
|
| Wok burner supported
|
nem
|
|
